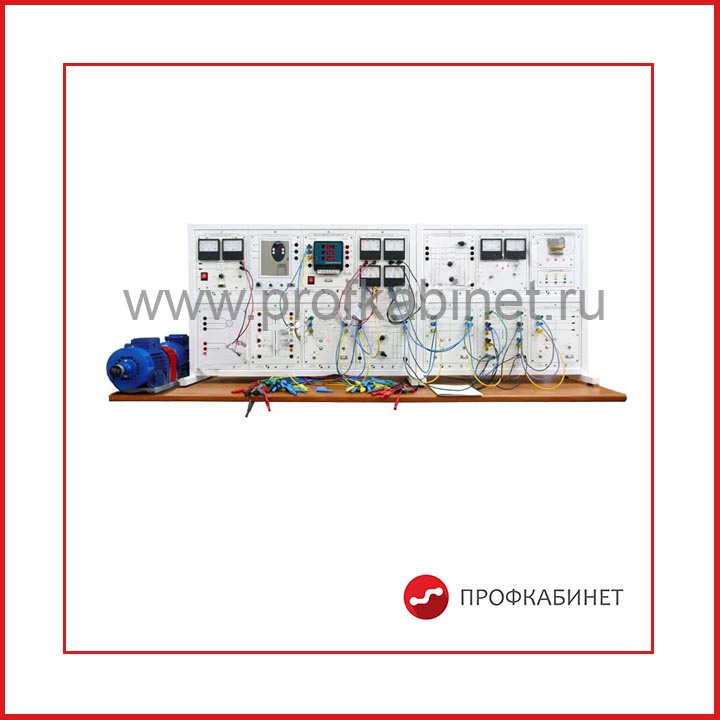

Типовой комплект учебного оборудования "Модель электрической системы" / настольный, ручной вариант / МЭС-НР

Габариты 1500х650х400 мм. Масса не более 100 кг.

Состав:

Модули: питание стенда, трехфазной сети, измерителя мощности, возбуждения, частотного преобразователя, однофазных трансформаторов (2 шт.), линии электропередач (2 шт.), выключателя, синхронизации, агрегата, измерительный, измерителя скорости;
Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, универсальная машина переменного тока, маховик, энкодер);
Каркас;
Комплект соединительных проводов и силовых кабелей;
Методические указания;
Техническое описание.

Перечень лабораторных работ:

Переходные процессы в электроэнергетических системах
1. Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности *
2. Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности *
3. Исследование процесса синхронизации натурного синхронного генератора с сетью и регулирования его активной и реактивной мощностей
4. Определение угловой характеристики синхронного генератора
5. Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость
6. Исследование влияния на статическую устойчивость натурного синхронного генератора вида короткого замыкания в электроэнергетической системе
7. Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе

* - требуется регистрирующий осциллограф
