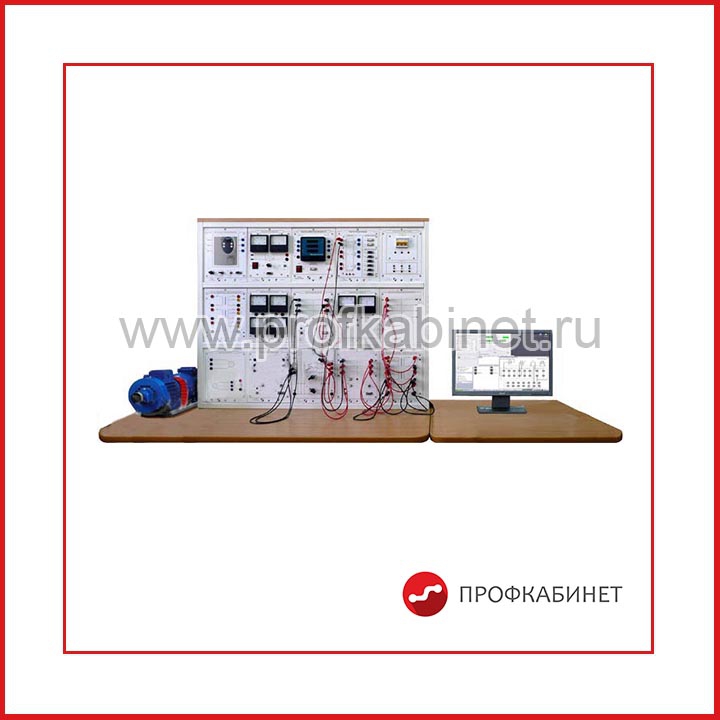

Типовой комплект учебного оборудования "Модель электрической системы" /стендовый, компьютерный, упрощенный / МЭС1-СК

Габариты 2150х1500х650 мм. Масса не более 150 кг.

Состав:

Модули: питание стенда, трехфазной сети, измерителя мощности, измерительный, измерителя скорости, возбуждения, частотного преобразователя, однофазных трансформаторов (2 шт.), линии электропередач, выключателя (2 шт.), синхронизации, агрегата,  ввода/вывода;
Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, универсальная машина переменного тока, маховик, энкодер);
Персональный компьютер с платой ввода/вывода;
Программное обеспечение (компакт-диск);
Лабораторный стол, Компьютерный стол;
Тумбочка-подставка под электромашинный агрегат;
Комплект соединительных проводов и силовых кабелей;
Методические указания;
Техническое описание.

Перечень лабораторных работ:

Переходные процессы в электроэнергетических системах
1. Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности
2. Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности
3. Исследование процесса синхронизации натурного синхронного генератора с сетью и регулирования его активной и реактивной мощностей
4. Определение угловой характеристики синхронного генератора
5. Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость
6. Исследование влияния на статическую устойчивость натурного синхронного генератора вида короткого замыкания в электроэнергетической системе
7. Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе
8. Исследование влияния автоматического регулирования возбуждения на статическую устойчивость синхронного генератора, работающего на параллель с сетью

Автоматизация электроэнергетических систем
1. Автоматическое повторное включение линии электропередачи
2. Автоматическое включение резерва питающего присоединения
3. Автоматическое регулирование возбуждения синхронного генератора
4. Автоматическая синхронизация генератора с сетью

Релейная защита в электроэнергетических системах
1. Токовая отсечка
2. Максимальная токовая защита с независимой выдержкой времени
3. Максимальная токовая защита с пуском по напряжению
4. Защита от однофазных коротких замыканий на землю
