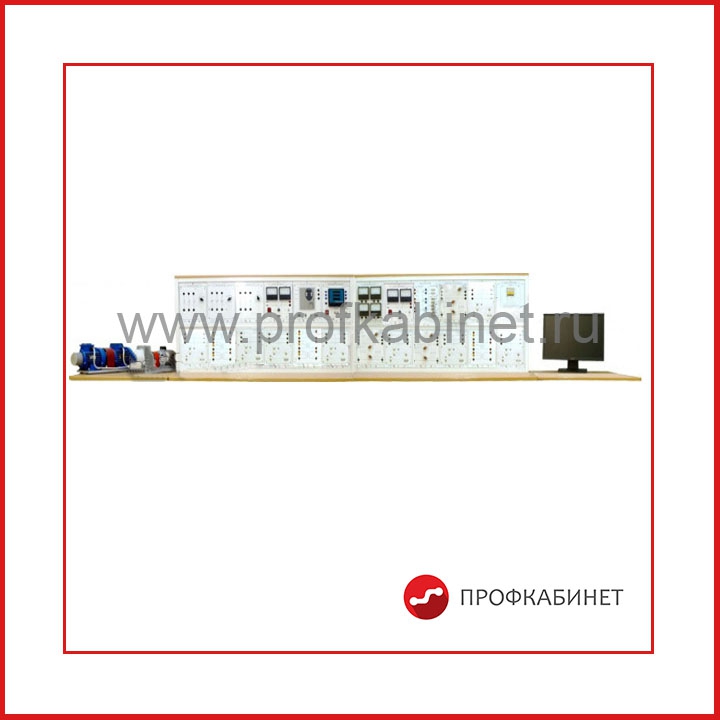

Типовой комплект учебного оборудования "Модель электрической системы с узлом комплексной нагрузки" /настольный, компьютерный/ МЭС-КН-НК

Габариты 2600х650х400 мм. Масса не более 180 кг.

Состав:

Модули: питание стенда, трехфазной сети, измерителя мощности, измерительный, измерителя скорости, возбуждения, частотного преобразователя, ввода/вывода, индуктивной нагрузки, емкостной нагрузки, активной нагрузки, агрегата, электромашинной нагрузки,  однофазных трансформаторов (2 шт.), синхронизации; выключателя (3 шт.), линии электропередач (3 шт.) , автотрансформатора, выпрямителя и осветительной нагрузки;
Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, универсальная машина переменного тока, маховик, энкодер);
Электромашинная нагрузка (двигатель постоянного тока, асинхронный двигатель с короткозамкнутым ротором);
Персональный компьютер с платой ввода/вывода;
Программное обеспечение (компакт-диск);
Каркас (2 шт.);
Комплект соединительных проводов и силовых кабелей;
Методические указания;
Техническое описание.

Перечень лабораторных работ :

Переходные процессы в электроэнергетических системах
1. Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности
2. Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности
3. Исследование переходных процессов при однофазных коротких замыканиях в сетях с изолированной нейтралью
4. Исследование процесса синхронизации натурного синхронного генератора с сетью и регулирования его активной и реактивной мощностей
5. Определение угловой характеристики синхронного генератора
6. Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость
7. Исследование влияния на статическую устойчивость натурного синхронного генератора вида короткого замыкания в электроэнергетической системе
8. Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе

Передача и качество электрической энергии в СЭС
1. Измерение параметров установившегося режима электрической сети с односторонним питанием
2. Влияние поперечных емкостных составляющих линий электропередач на режим работы распределительных сетей
3. Измерение параметров установившегося режима электрической сети с двусторонним питанием
4. Потери электрической энергии в распределительных сетях
5. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи
6. Регулирование напряжения и перетоков реактивной мощности в распределительных сетях
7. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
8. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
9. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
10. Исследование статических характеристик осветительной нагрузки
11. Исследование статических характеристик выпрямительной нагрузки
12. Исследование статических характеристик асинхронной нагрузки
13. Исследование статических характеристик электромашинной нагрузки постоянного тока
14. Измерение показателей качества электрической энергии.

Релейная защита в электроэнергетических системах
1. Токовая отсечка
2. Максимальная токовая защита с независимой выдержкой времени
3. Максимальная токовая защита с пуском по напряжению
4. Максимальная токовая защита с ограниченно-зависимой выдержкой времени
5. Защита от однофазных коротких замыканий на землю
6. Продольная дифференциальная защита ЛЭП
7. Дифференциальная защита трансформатора

Автоматизация электроэнергетических систем
1. Автоматическое повторное включение линии электропередачи
2. Автоматическое включение резерва питающего присоединения
3. Автоматическое включение резерва секционного выключателя
4. Автоматическое регулирование частоты вращения синхронного генератора
5. Автоматическое регулирование возбуждения синхронного генератора
6. Автоматическая синхронизация генератора с сетью
