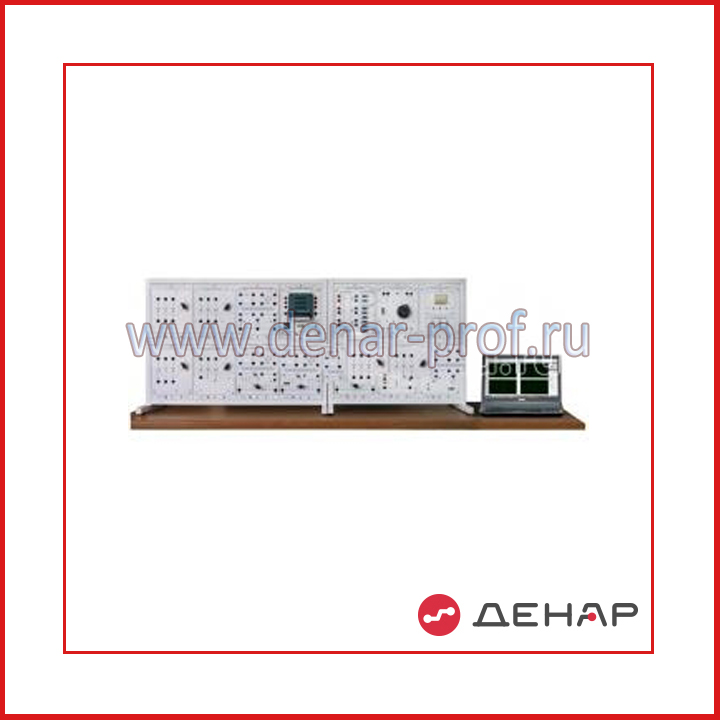

Типовой комплект учебного оборудования "Передача электрической энергии в распределительных сетях", исполнение стендовое ручное ПЭЭ-СР

Габариты 1260х1400х650 мм. Масса 150 кг.
Питание: 3х380В / 3х220В
Представляет собой физическую трехфазную модель распределительной сети, содержащую модели линий электропередач, автотрансформатора, трехфазной сети, активной, индуктивной и емкостной нагрузок.
Стенд позволяет исследовать режимы работы линий электропередач с односторонним и двухсторонним питанием, исследовать факторы, влияющие на потери электрической энергии в распределительных сетях, изучить способы регулирования напряжения путем продольной и поперечной емкостной компенсации, исследовать влияние отклонения напряжения на мощность, потребляемую активной, индуктивной и емкостной нагрузкой.

Состав:

Модули: питание стенда, трехфазной сети, мультиметров (2 шт.), измеритель мощности, автотрансформатор, линии электропередач (2 шт.), продольной емкостной компенсации, активной нагрузки, индуктивной нагрузки, емкостной нагрузки; лабораторный стол                                            Внешний трехфазный трансформатор (только при питании 3х380В);
Комплект соединительных проводов и силовых кабелей;
Методические указания;
Техническое описание.

Перечень лабораторных работ:

Установившиеся режимы работы электроэнергетических сетей

Исследование параметров установившегося режима электрической сети

1. Передача электрической энергии в радиальной распределительной сети
2. Потери электрической энергии в распределительных сетях
3. Передача электрической энергии в кольцевой сети

Регулирование напряжения в распределительной сети

1. Продольная емкостная компенсация в распределительных сетях
2. Поперечная компенсация реактивной мощности с помощью конденсаторной батареи

Исследование характеристик электрической нагрузки

1. Определение статической характеристики мощности активной нагрузки
2. Определение статической характеристики мощности индуктивной нагрузки
3. Определение статической характеристики мощности емкостной нагрузки
