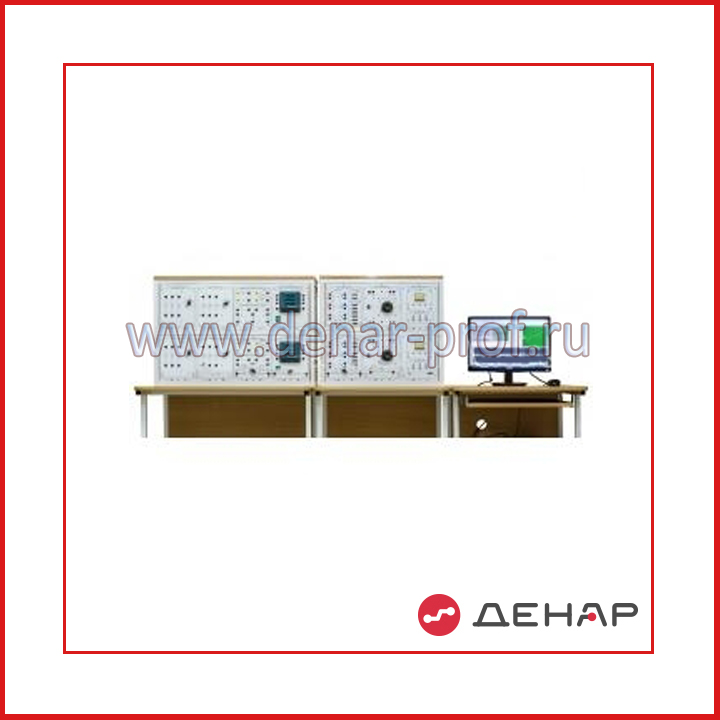

Типовой комплект учебного оборудования "Качество электрической энергии в системах электроснабжения" исполнение настольное компьютерное КЭЭ-НК

Габариты 1260х650х400 мм. Масса 75 кг.
Питание: 3х380В/3х220В
Представляет собой физическую трехфазную модель распределительной сети, содержащую модель линии электропередачи, силового трансформатора, трехфазной сети, активной, индуктивной и емкостной нагрузок, устройства продольной емкостной компенсации, выпрямительной нагрузки и фильтрокомпенсирующего устройства.
Стенд позволяет экспериментально определить основные показатели качества электроэнергии, изучить способы улучшения показателей качества электроэнергии путем продольной и поперечной емкостной компенсации, применения фильтрокомпенсирующих устройств, исследовать влияние выпрямительной нагрузки на содержание высших гармоник тока и напряжения, исследовать влияние отклонения напряжения на мощность, потребляемую активной, индуктивной и емкостной нагрузкой.

Состав:

Модули: питание стенда, трехфазной сети, измеритель мощности, автотрансформатор, линии электропередач, продольной емкостной, компенсации, однофазных трансформаторов, активной нагрузки, индуктивной нагрузки, емкостной нагрузки, однофазной выпрямительной нагрузки и фильтрокомпенсирующего устройства, ввода-вывода;
Персональный компьютер с платой ввода-вывода;
Программное обеспечение (компакт-диск);
Каркас 2×6;
Комплект соединительных проводов и силовых кабелей;
Методические указания;
Техническое описание.

Перечень лабораторных работ:

1. Измерение показателей качества электрической энергии.
2. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
3. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
4. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
5. Регулирование напряжения путем продольной емкостной компенсации реактивной мощности.
6. Регулирование напряжения путем поперечной емкостной компенсации реактивной мощности.
7. Снижение уровня генерации высших гармоник путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
8. Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства.
