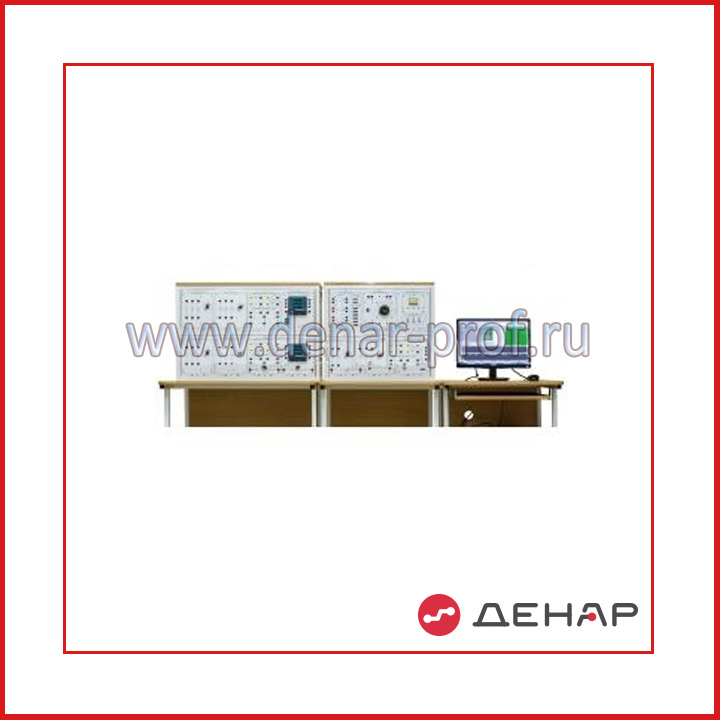

Типовой комплект учебного оборудования "Передача и качество электрической энергии в системах электроснабжения" исполнение стендовое компьютерное ПиКЭЭ-СК

Габариты 2200х1400х650 мм. Масса 250 кг.
Питание: 3х380В/3х220В
Представляет собой физическую трехфазную модель распределительной сети, содержащую модели линий электропередач, силового трансформатора, трехфазной сети, активной, индуктивной и емкостной нагрузок, устройства продольной емкостной компенсации, выпрямительной нагрузки и фильтрокомпенсирующего устройства.
Стенд позволяет исследовать режимы работы линий электропередач с односторонним и двухсторонним питанием, исследовать факторы, влияющие на потери электрической энергии в распределительных сетях, изучить способы регулирования напряжения путем продольной и поперечной емкостной компенсации, экспериментально определить основные показатели качества электроэнергии, изучить способы улучшения показателей качества путем применения фильтрокомпенсирующих устройств, исследовать влияние выпрямительной нагрузки на содержание высших гармоник тока и напряжения, исследовать влияние отклонения напряжения на мощность, потребляемую активной, индуктивной и емкостной нагрузкой.

Состав

Модули: питание стенда, трехфазной сети, измеритель мощности, автотрансформатор, линии электропередач (3 шт.), продольной емкостной компенсации, однофазных трансформаторов, активной нагрузки, индуктивной нагрузки, емкостной нагрузки, однофазной выпрямительной нагрузки и фильтрокомпенсирующего устройства, ввода-вывода; лабораторный стол (2 шт.), компьютерный стол
Персональный компьютер;
Программное обеспечение (компакт-диск);
Комплект соединительных проводов и силовых кабелей;
Методические указания;
Техническое описание.

Перечень лабораторных работ:

Исследование параметров установившегося режима электрической сети

1. Измерение параметров установившегося режима электрической сети с односторонним питанием
2. Измерение параметров установившегося режима электрической сети с двусторонним питанием
3. Потери электрической энергии в распределительных сетях

Регулирование напряжения в распределительной сети

1. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи
2. Регулирование напряжения путем продольной компенсации реактивной мощности с помощью
конденсаторной батареи

Исследование характеристик электрической нагрузки:

1. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
2. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
3. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.

Качество электрической энергии в системах электроснабжения

1. Измерение показателей качества электрической энергии.
2. Снижение уровня генерации высших гармоник путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
