Типовой комплект учебного оборудования «Возобновляемые источники энергии. Солнечный коллектор»

Учебный стенд предназначен для проведения лабораторных работ по изучению способов преобразования теплового излучения в теплоту нагреваемой жидкости, определения КПД преобразователей различного вида. Стенд обеспечивает проведение лабораторных работ группой из 2–4 человек.

Стенд позволяет проводить следующие лабораторные работы:

1. Измерение интенсивности потока теплового излучения от источника излучения
2. Определение температуры источника теплового излучения
3. Определение коэффициента отражения поверхностей различного типа
4. Определение КПД солнечного коллектора с плоскими отражателями
5. Определение КПД солнечного коллектора с параболическими отражателями
6. Определение зависимости КПД солнечного коллектора от уровня вакуумирования
7. Определение зависимости КПД солнечного коллектора от расхода теплоносителя.

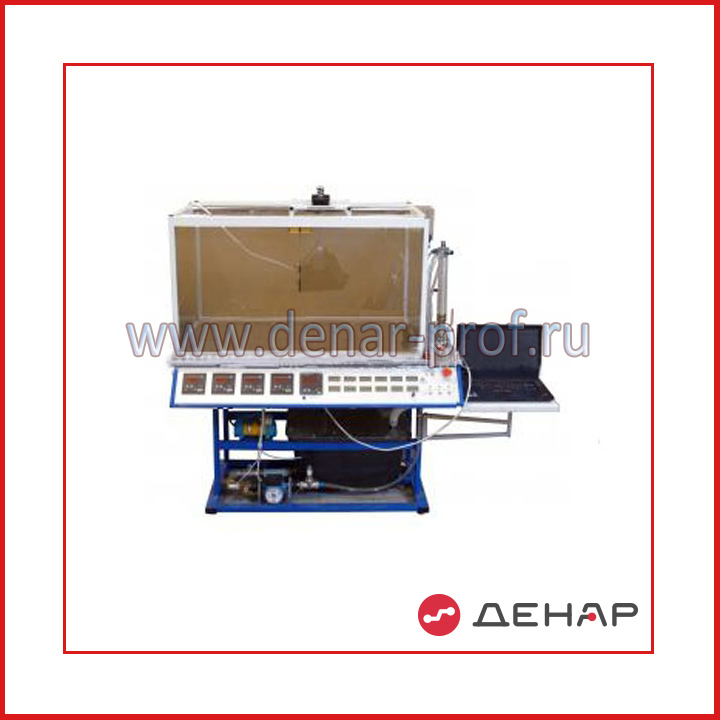

Стенд выполнен в напольном, моноблочном исполнении и представлять несущую раму, выполненную из стального профиля трубчатого сечения, с размерами не более 1800×1010×640 мм, с панелью, выполненную из стального листа, столом, выполненного из стального листа, и полкой для размещения ноутбука, выполненной из ламинированной древесностружечной плиты.

На стенде стационарно смонтированы:

- теплоизолированный бак для воды;
- приборная панель;
- излучатель с параллельным пучком, мощностью не менее 1 кВт;
- насос для прокачивания жидкости через солнечный коллектор,
- датчики давления
- пирометр, для определения температуры излучателя, с диапазоном измерения не ниже 3000 К;
- датчик интенсивности светового/теплового потока;
- датчики температуры;
- вторичные преобразователи с цифровой индикацией для датчиков давления и температуры;
 - счетчик воды с электронным выходом;
- электронный секундомер
- солнечный коллекторы с плоским отражателем;
 - солнечный коллектор с параболическим отражателем;
- вакуумный насос;
- блок согласования входов компьютера и сигналов с датчиков.

Датчики давления, температуры и расходомеры с электронными выходами связаны через плату ЦАП-АЦП с ноутбуком для обработки информации. В комплект поставки стенда входит ноутбук с программным обеспечением для выполнения лабораторных работ и методическое обеспечение для проведения лабораторных работ. Операционная система ноутбука – Windows или Vista.  Программное обеспечение, совместимое с операционной системой Windows XP или Vista. Программное обеспечение позволяет обрабатывать и сохранять результаты измерений в графическом и текстовом виде.
