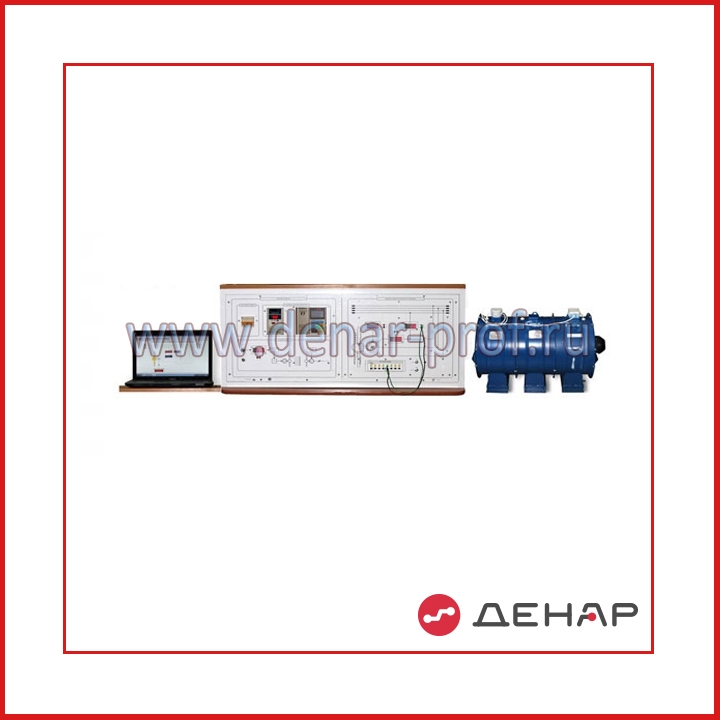

Типовой комплект учебного оборудования «Ветроэнергетическая система на базе асинхронного генератора, работающего на сеть", исполнение настольное компьютерное, ВЭС-АГ-НК

Габариты (без агрегата и ПК), не более  1050х500х300 мм
Масса, не более    30 кг

Технические характеристики

Электропитание от однофазной сети переменного тока       220 В
Частота питающего напряжения                                           50 Гц
Потребляемая мощность, не более                                       1 кВА
Диапазон рабочих температур                                      +10…35?С
Влажность воздуха                                                           до 80%

Состав:

Модули: генератор ветра, модель энергетической установки.
Специализированный металлический каркас.
Натурная модель ветрогенератора с регулируемым источником ветра.
Ноутбук.
Комплект кабелей и соединительных проводов.
Техническое описание.
Методические указания.

Натурная модель ветрогенератора с регулируемым источником ветра содержит:

– металлическую аэродинамическую трубу с подставкой держателем и возможностью крепления к полу;
– асинхронный двигатель с лопастями на валу для создания регулируемого ветрового потока;
– асинхронный двигатель для создания момента на валу асинхронного генератора достаточного для его опрокидывания;
–  асинхронный генератор АИС56В4У3, работающий на сеть.

Перечень лабораторных работ:

1.Пуск асинхронного генератора в безветренную и ветреную погоду.
2.Исследование характеристик ветрогенератора в двигательном режиме.
3.Параллельная работа асинхронного ветрогенератора с электрической сетью
