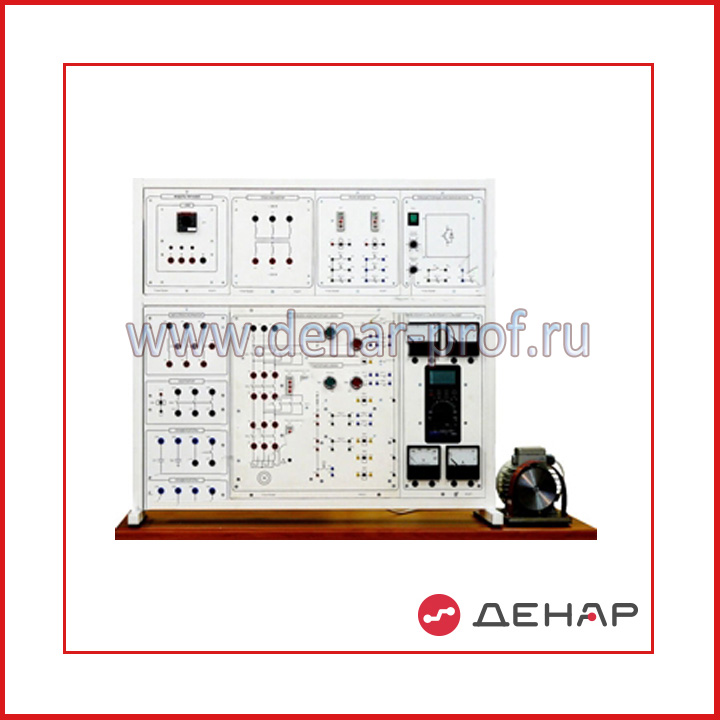

Типовой комплект учебного оборудования "Релейно-контакторные схемы управления асинхронного двигателя " исполнение настольное ручное РКС-АД

Позволяет изучить релейно-контакторные схемы управления  пуском, торможением асинхронного двигателя, исследовать тепловую и максимальную токовую защиты.

Состав:

o модуль питания;
o модуль релейно-контакторной схемы;
o модуль трансформатора;
o модуль реле времени;
o модуль преобразователя частоты;
o модуль автотрансформатора;
o модуль измерительный;
o электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором 0,37кВт с маховиком);
o двухканальный цифровой осциллограф
o комплект соединительных проводов и силовых кабелей;
o методические указания;
o техническое описание.
Габариты 850х850х400 мм. Масса 90кг.

Перечень лабораторных работ:

1. Монтаж и наладка схемы тепловой защиты асинхронного двигателя
2. Монтаж и наладка схемы максимально токовой защиты асинхронного двигателя
3. Изучение схемы управления прямого пуска асинхронного двигателя
4. Изучение схемы управления прямого пуска и реверса асинхронного двигателя
5. Изучение схемы управления прямого пуска и динамического торможения в функции времени асинхронного двигателя
6. Изучение схемы управления автотрансформаторного пуска асинхронного двигателя
7. Изучение схемы управления пуска переключением обмотки статора со звезды на треугольник асинхронного двигателя
8. Изучение схемы управления конденсаторного пуска асинхронного двигателя
9. Изучение схемы управления мягкого/частотного пуска асинхронного двигателя

•  Без осциллографа
