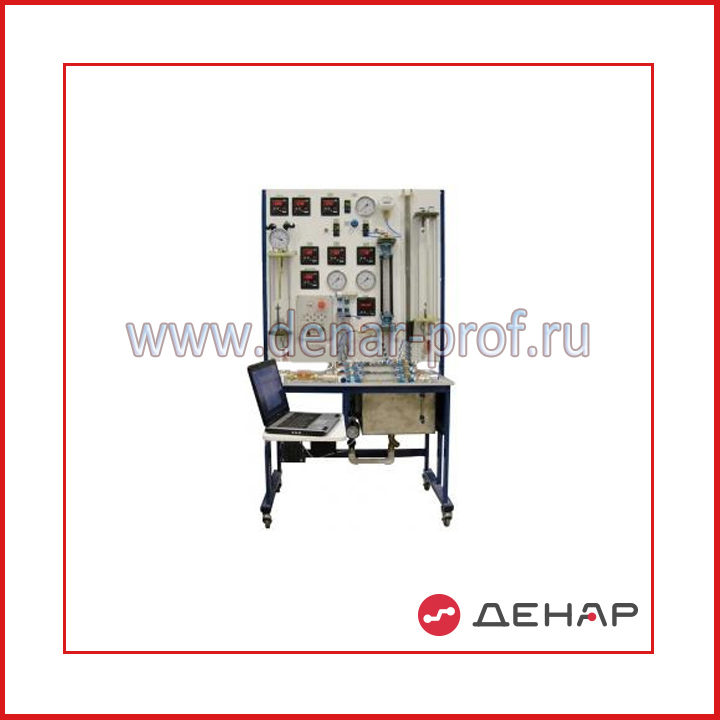

Типовой комплект учебного оборудования "Измерительные приборы давления, расхода, температуры" ИПДРТ

Назначение стенда:
стенд предназначен для изучения приборов измерения давления, расхода и температуры жидкости и газа (используется воздух).

Стенд представляет собой пневмогидравлическую систему, позволяющую осуществлять измерение расхода, давления и температуры жидкости и воздуха различными приборами. Состоит из системы подачи жидкости, системы подачи воздуха, системы подогрева жидкости, системы измерения количества подаваемой жидкости и воздуха.
Исследуемые устройства и приборы установлены на стенде таким образом, что имеется возможность сравнивать между собой показания измерительных приборов различного типа при измерении одного и того же параметра.
В качестве исследуемых устройств и приборов используются манометры и датчики давления различного типа, расходомеры и счетчики количества,
датчики температуры и термометры.

Перечень лабораторных работ:
1. Приборы для измерения температуры.
2. Динамические характеристики терморезистивного преобразователя (ручной режим измерений).
3. Динамические характеристики терморезистивного преобразователя (автоматический режим измерений).
4. Приборы измерения давления. Стрелочный деформационный манометр.
5. Приборы измерения давления. Датчик давления деформационного мембранного типа.
6. Приборы измерения давления газа. Датчик давления пьезорезистивного типа.
7. Приборы измерения давления газа. Дифференциальный манометр.
8. Изучение объемного способа измерения расхода воды.
9. Изучение способа измерения расхода воды по показаниям счетчика количества воды.
10. Изучение способа измерения расхода воды по величине падения давления на мерной диафрагме.
11. Изучение способа измерения расхода газа по методу отсеченного объема.
12. Приборы измерения расхода газа: ротаметр, анемометр, счетчик газа.
13. Изучение способа измерения расхода газа по измерительной диафрагме.
14. Снятие характеристики насоса.
15. Снятие характеристики компрессора.
16. Изучение редукционного клапана.

Стенд  включает:
– рамную конструкцию в виде стола на колесах с выдвижным столиком для размещения ноутбука;
– бак для воды, закрепленный под столешницей;
– приборную панель;
– ресивер для сжатого воздуха, размещенный за приборной панелью;
– датчики давления;
– датчики температуры;
– ротаметр;
– счетчик воды;
– счетчик газа;
– мерные диафрагмы;
– манометры;
– насос для подачи воды в устройства измерения расходов, давления и температуры;
– компрессор для создания запаса сжатого воздуха в ресивере.
В комплект поставки стенда входит ноутбук с программным обеспечением для выполнения лабораторных работ.
