Лабораторный стенд «Действующий инжекторный двигатель ВАЗ -21067»

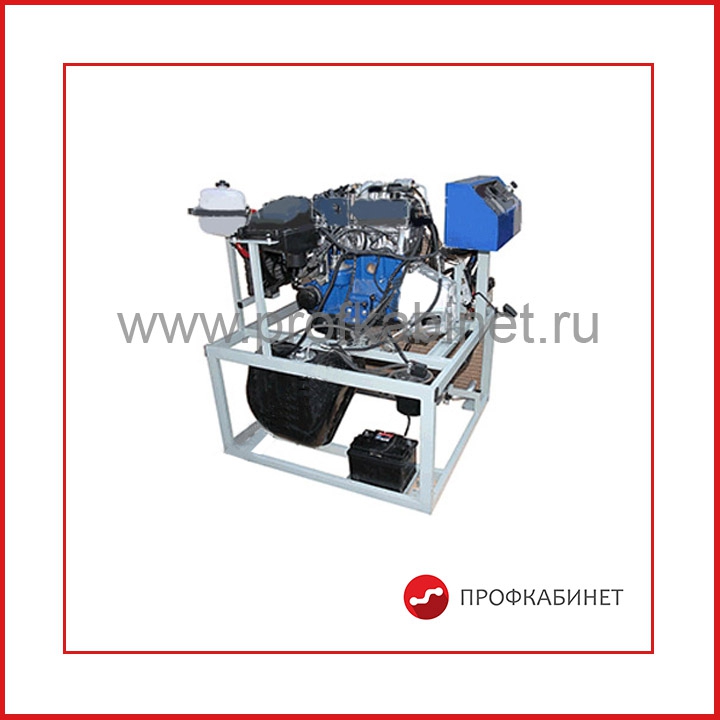

Лабораторный стенд должен быть выполнен в виде мобильной напольной стальной рамной конструкции, состоящей из модуля двигателя внутреннего сгорания (ДВС) с системой впрыска бензина во впускной трубопровод и системы управления.
Модуль ДВС должен представлять собой поршневой двигатель, установленный на мобильную силовую раму размерами не более 1450×1500×1500 мм.

Лабораторный стенд должен состоять из: двигателя с навесным оборудованием, панели управления с замком зажигания и электрооборудованием, топливного бака с указателем уровня топлива и топливопроводами, аккумуляторной батареи для пуска двигателя, глушителя шума двигателя с каталитическим нейтрализатором и мобильной рамы с защитными решетками. Стенд должен быть построен с использованием стандартной компонентной базы (поршневого двигателя, навесного оборудования, электрооборудования и элементов внешних систем) серийно выпускаемых поршневых ДВС марки ВАЗ 21067 (инжектор).

Пуск двигателя должен обеспечиваться при помощи ключа стандартного замка зажигания или пусковой кнопки. Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») должен обеспечиваться изменением частоты вращения коленчатого вала с панели управления стенда.
В комплект поставки должен входить гофрированный термостойкий шланг с насадкой для отвода выхлопных газов длиной не менее 4 м.
Лабораторный стенд должен иметь возможность подключения к контуру защитного заземления лаборатории.
Лицевые панели и панель управления стенда должны иметь защитное порошковое покрытие.

Технические характеристики стенда:

№ п.п. Наименование параметра Значение параметра
1 Номинальная мощность исследуемого двигателя, кВт 56
2 Номинальная частота вращения коленчатого вала, мин–1 5400
3 Максимальная мощность исследуемого двигателя, кВт 59,5
4 Максимальная частота вращения коленчатого вала, мин–1 5600
5 Максимальный крутящий момент коленчатого вала двигателя, Нм 120
6 Частота вращения коленчатого вала при максимальном крутящем моменте, мин–1 2700
7 Порядок работы цилиндров 1-3-4-2
8 Степень сжатия 9,9
9 Рабочий объем, л 1,596
10 Устройство пуска двигателя электрический стартер
11 Электропитание элементов двигателя:
 - напряжение питания элементов системы управления, В  12
 - род тока  Постоянный
 - источники тока аккумуляторная батарея, штатный электрогенератор
12 Направление вращения коленчатого вала правое (с носка коленчатого вала)
13 Система смазки комбинированная, под давлением и разбрызгиванием
14 Система охлаждения жидкостная, закрытая, с принудительной циркуляцией
15 Система вентиляции картера принудительная, с откачиванием через маслоотделитель

Лабораторный стенд должен обеспечивать выполнение лабораторных работ группой учащихся из 2…4 человек. В комплект поставки должны входить: руководство по эксплуатации стенда, паспорт, методические указания по проведению 8 лабораторный работ
