Лабораторный стенд "Действующий двигатель ЗИЛ"

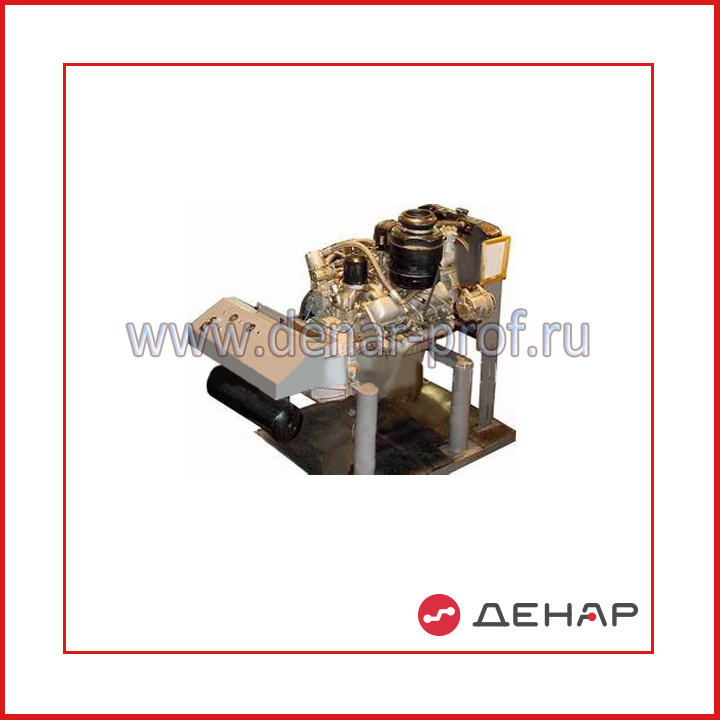

Стенд-тренажер «Действующий двигатель грузового автомобиля ЗИЛ» выполнен в виде напольной стальной рамной конструкции размерами не более 2450×3500×2500 мм.

Состав: бензиновый двигатель с навесным оборудованием, установленный на раме с защитными решетками; панель управления двигателем с замком зажигания и комплектом электропроводки; топливный бак с указателем уровня топлива и топливопроводами; аккумуляторная батарея; глушитель шума двигателя; гофрошланг с насадкой глушителя для отвода отработанных газов длиной 15 м; радиатор системы охлаждения; набор инструмента необходимого для выполнения практических занятий описанных в методических указаниях к стенду.

Стенд-тренажер  построен с использованием стандартной компонентной базы (поршневого дизельного двигателя, навесного оборудования, электрооборудования и элементов внешних систем) серийно выпускаемых поршневых ДВС семейства ЗИЛ-130.
Пуск двигателя обеспечивается при помощи ключа стандартного замка зажигания или пусковой кнопки. Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») обеспечивается изменением частоты вращения коленчатого вала с панели управления стенда.

Стенд-тренажер имеет возможность подключения к контуру защитного заземления лаборатории.

Лицевые панели и панель управления стенда имеют защитное порошковое покрытие.

Технические характеристики стенда:
№
п/п Наименование параметра Значение параметра
1 Номинальная мощность исследуемого двигателя, кВт 110
2 Номинальная частота вращения коленчатого вала, мин–1 3200
3 Число тактов 4
4 Максимальный крутящий момент коленчатого вала двигателя, Н*м 402
5 Диаметр цилиндра, мм 100
6 Частота вращения коленчатого вала при максимальном крутящем моменте,  мин–1 1800…2000
7 Число клапанов на цилиндр 2
8 Степень сжатия 7,1:1
9 Число цилиндров 8
10 Рабочий объем, л 6
11 Устройство пуска двигателя электрический стартер
12 Электропитание элементов двигателя:
 - напряжение питания элементов системы управления, В  24
 - род тока  Постоянный
 - источники тока аккумуляторная батарея, штатный электрогенератор
13 Направление вращения коленчатого вала правое (с носка коленчатого вала)
14 Система смазки комбинированная, под давлением и разбрызгиванием
15 Система охлаждения жидкостная, закрытая, с принудительной рециркуляцией
16 Система вентиляции картера принудительная, с откачиванием через маслоотделитель

Стенд-тренажер обеспечивает выполнение 10 практических работ группой учащихся из 2…4 человек.
1. Изучение особенностей конструкции бензинового двигателя ЗИЛ 130, правил и порядка проведения его технического обслуживания.
2. Изучение электрооборудования и датчиков системы управления двигателя.
3. Проверка давления компрессии в цилиндрах двигателя.
4. Замена охлаждающей жидкости и смазочного масла.
5. Замена терморегулятора расхода охлаждающей жидкости.
6. Регулировка тягового реле и замена графитовых контактов стартера.
7. Обслуживание аккумуляторной батареи.


В комплект поставки входят: руководство по эксплуатации стенда, паспорт, методические указания по проведению практических работ.
