Лабораторный стенд «Действующий двигатель трактор (МТЗ)»

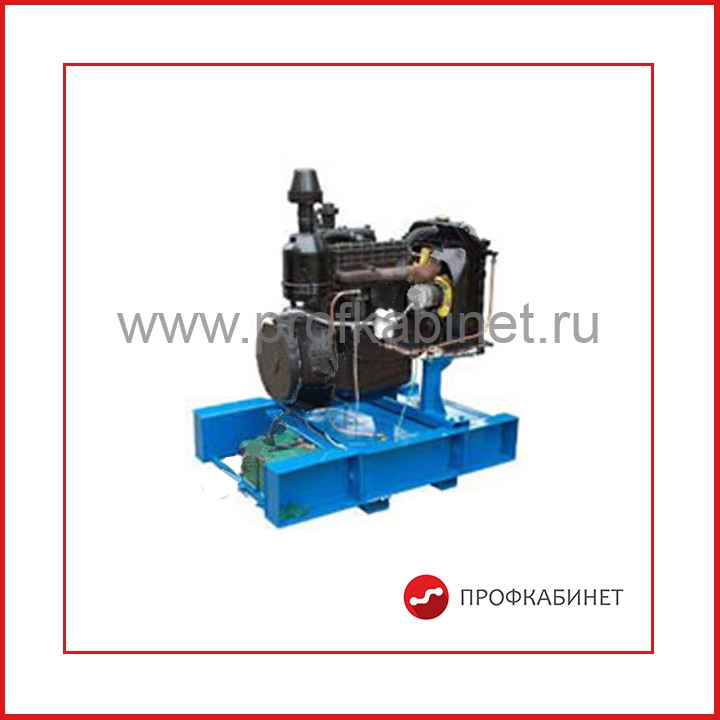

Стенд-тренажер «Действующий двигатель Д -242»

Стенд должен быть выполнен в виде напольной стальной рамной конструкции размерами не более 2450×3500×2500 мм. Состав: дизельный двигатель Д-242 с навесным оборудованием, установленный на раме с защитными решетками; панель управления с замком зажигания; панель управления двигателем с комплектом электропроводки; топливный бак с указателем уровня топлива и топливопроводами; аккумуляторная батарея; глушитель шума двигателя; радиатор системы охлаждения; гофрошланг с насадкой глушителя для отвода отработанных газов длиной не менее 10 м; набор инструмента необходимого для выполнения практических занятий описанных в методических указаниях к стенду.

Стенд-тренажер должен быть построен с использованием стандартной компонентной базы (поршневого дизельного двигателя, навесного оборудования, электрооборудования и элементов внешних систем) серийно выпускаемых поршневых ДВС семейства Д-242.
Пуск двигателя должен обеспечиваться при помощи ключа стандартного замка зажигания или пусковой кнопки. Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») должен обеспечиваться изменением частоты вращения коленчатого вала с панели управления стенда.

Стенд-тренажер должен иметь возможность подключения к контуру защитного заземления лаборатории.
Лицевые панели и панель управления стенда должны иметь защитное порошковое покрытие.

Технические характеристики стенда:

1. Номинальная мощность исследуемого двигателя, не менее, кВт – 46
2. Номинальная частота вращения коленчатого вала, мин–1 – 1800
3. Число тактов 4
4. Максимальный крутящий момент коленчатого вала двигателя, не менее, Нм – 241
5. Число клапанов на цилиндр 2
6. Порядок работы цилиндров 1-3-4-2
7. Число цилиндров 4, расположение рядное , вертикальное
8. Диаметр цилиндра и ход поршня, мм – 110/125
9. Максимальное среднее эффективное давление, МПа – 0,640
10. Рабочий объем, не менее, л – 4,75
11. Устройство пуска двигателя электрический стартер
12. Электропитание элементов двигателя:
 - напряжение питания элементов системы управления, не менее, В  24
 - род тока  Постоянный
 - источники тока аккумуляторная батарея, штатный электрогенератор
13. Направление вращения коленчатого вала правое (с носка коленчатого вала)
14. Система смазки комбинированная, под давлением и разбрызгиванием
15. Система охлаждения жидкостная, закрытая, с принудительной циркуляцией
16. Система вентиляции картера принудительная, с откачиванием через маслоотделитель
17. Масса стенда не более 1500 кг.

Стенд-тренажер должен обеспечивать выполнение практический работ группой учащихся из 2…4 человек. В комплект поставки должны входить: руководство по эксплуатации стенда, паспорт, методические указания по проведению следующего минимального перечня практических работ:
1. Изучение особенностей конструкции дизельного двигателя, правил и порядка проведения его технического обслуживания.
2. Изучение электрооборудования и датчиков системы управления двигателя.
3. Проверка давления компрессии в цилиндрах двигателя.
4. Замена охлаждающей жидкости и смазочного масла.
5. Замена терморегулятора расхода охлаждающей жидкости.
6. Регулировка тягового реле и замена графитовых контактов стартера.
7. Обслуживание аккумуляторной батареи.
