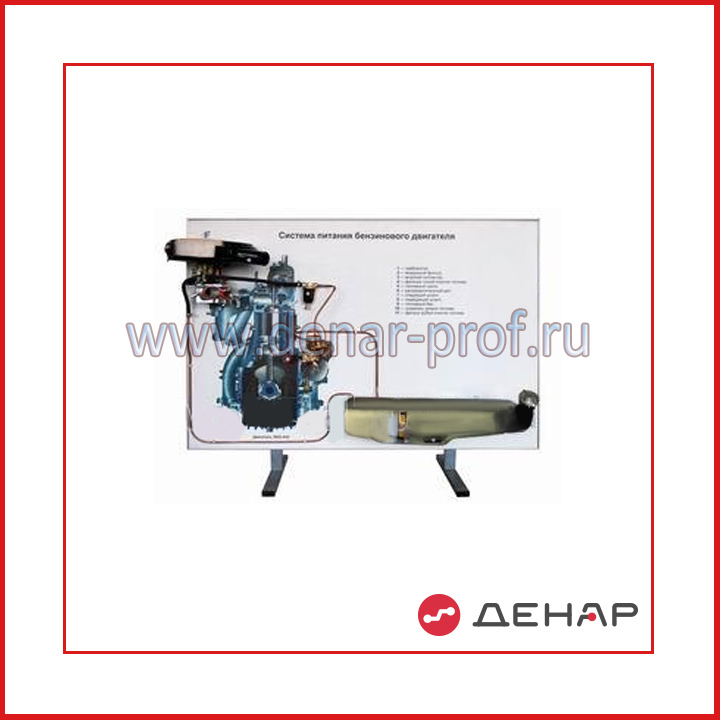

Стенд-планшет "Система питания топливом бензинового карбюраторного ДВС"

Стенд-планшет должен быть выполнен в виде настольной комбинированной (стальная рама с порошковым покрытием, лицевая панель – ДСП с наклеенной на нее подложкой из полиграфической пленки с цветографическим изображением) конструкции с условно изображенным двигателем внутреннего сгорания и содержать основные элементы системы питания топливом бензинового карбюраторного двигателя, габаритные размеры не более 1500х700х1500 мм;

Система питания топливом бензинового карбюраторного двигателя должна включать в себя фрагмент топливного бака с заливной горловиной и указателем уровня топлива, топливопроводы, фильтр грубой очистки топлива, топливный насос с элементами его привода, фильтр тонкой очистки топлива, карбюратор, впускной коллектор (допускается фрагмент), корпус воздушного фильтра с фильтрующим элементом и рукав подвода воздуха от воздушного фильтра к карбюратору;

Поперечный разрез поршневого двигателя может быть представлен в виде изображения на подложке планшета или в виде макетной конструкции для упрощения восприятия взаимного расположения элементов системы питания двигателя топливом;

Допускается замена отдельных элементов поршневого двигателя на условные изображения на подложке стенда или макеты без ущерба для понимания их конструкции и принципа работы. Замена элементов системы питания топливом на условные изображения или макеты не допускается.

Стенд-планшет должен быть выполнен с использованием стандартной компонентной базы (элементов системы питания топливом бензиновых карбюраторных двигателей) серийно выпускаемых поршневых ДВС семейства ЗМЗ. Элементы, входящие в состав системы питания топливом бензинового карбюраторного двигателя: топливный бак с заливной горловиной и указателем уровня топлива; топливопровод; фильтрующие элементы; топливный насос; карбюратор; впускной коллектор – должны быть полностью или частично разрезаны для обеспечения наглядности и понимания особенностей их конструкции.

Стенд-планшет должен обеспечить изучение группой учащихся назначение, состав и принцип работы системы питания топливом бензинового карбюраторного двигателя.
