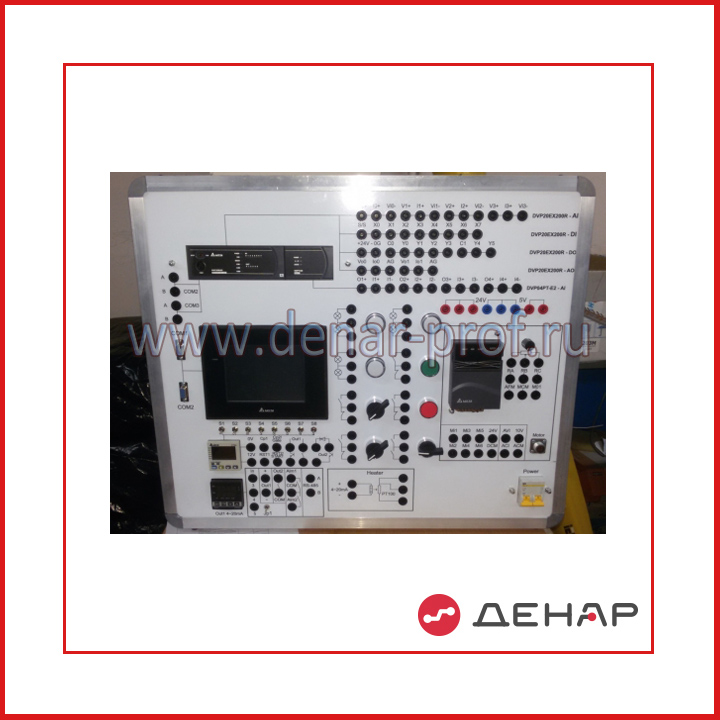

Типовой комплект учебного оборудования ”Промышленная автоматика – программируемый контроллер и преобразователь частоты фирмы Delta”, исполнение настольное, компьютерное (ПА-Delta-НК)

Типовой комплект учебного оборудования  ”Промышленная автоматика – программируемый контроллер и преобразователь частоты фирмы Delta”, исполнение настольное, компьютерное ПА-Delta-НК

Стенд позволяет изучить технические характеристики и системы программирования промышленного программируемого контроллера, преобразователя частоты, таймера/счетчика, температурного контроллера и фирмы Delta (Тайвань), а также реализовать системы автоматизации на их основе.

Состав
Аппаратный модуль, включающий:
промышленный контроллер;
сенсорная панель оператора;
многофункциональный таймер/счетчик;
температурный контроллер;
преобразователь частоты;
асинхронный двигатель;
блок имитации входных и выходных сигналов;
источник питания постоянного тока 24 В и 5 В;
устройство преобразования кодов.
Комплект вспомогательного оборудования для проведения лабораторных работ
Комплект соединительных кабелей и проводов
Персональный компьютер/ноутбук с установленным программным обеспечением
Техническое описание лабораторного комплекса
Методические указания к проведению лабораторных работ
Компакт-диски с программным обеспечением и комплектом технической документации на изучаемое оборудование

Технические характеристики
Напряжение электропитания, В 220
Частота питающего напряжения, Гц 50
Потребляемая мощность, ВА, не более 500
Диапазон рабочих температур, °С +10…35
Влажность, %, до 80
Масса, кг, не более 25
Габаритные размеры, мм
(без компьютера и двигателя) 500 х 355 х 150

Перечень лабораторных работ:
1. Изучение технических характеристик и основ программирования промышленного контроллера:
программирование контроллера DELTA на языке лестничных диаграмм (LD);
программирование контроллера DELTA на языке инструкций (IL);
программирование контроллера DELTA на языке последовательных функциональных диаграмм (SFC).
2. Изучение технических характеристик и основ программирования сенсорной панели оператора:
программирование сенсорной панели оператора DELTA.
3. Изучение технических характеристик и основ программирования температурного контроллера:
программирование температурного контроллера с помощью ПЭВМ;
программирование температурного контроллера с кнопочной панели.
4. Изучение технических характеристик и основ программирования многофункционального таймера/счетчика.
5. Изучение технических характеристик и основ программирования преобразователя частоты:
– ввод параметров двигателя в преобразователь частоты;
– частотный пуск асинхронного двигателя;
– изменение времени пуска и торможения;
– программирование фиксированных скоростей двигателя;
– изменение режима торможения двигателя.
6. Изучение автоматизации технологических процессов (4 варианта виртуальных объектов):

участок транспортировки заготовок в методическую печь (методическая печь);
механизмы управления крышкой нагревательных колодцев обжимного прокатного стана (нагревательный колодец);
участок сортировки и пакетирования годных и бракованных листов металла (сортировка листов);
участок транспортировки труб большого диаметра;
7. Изучение промышленной сети MODBUS6
основные характеристики сети;
управление регулятором температуры от ПЛК по сети MODBUS;
управление преобразователем частоты от ПЛК по сети MODBUS;
обмен информацией между регулятором температуры и сенсорной панелью оператора по сети MODBUS;
обмен информацией между преобразователем частоты и сенсорной панелью оператора по сети MODBUS.
