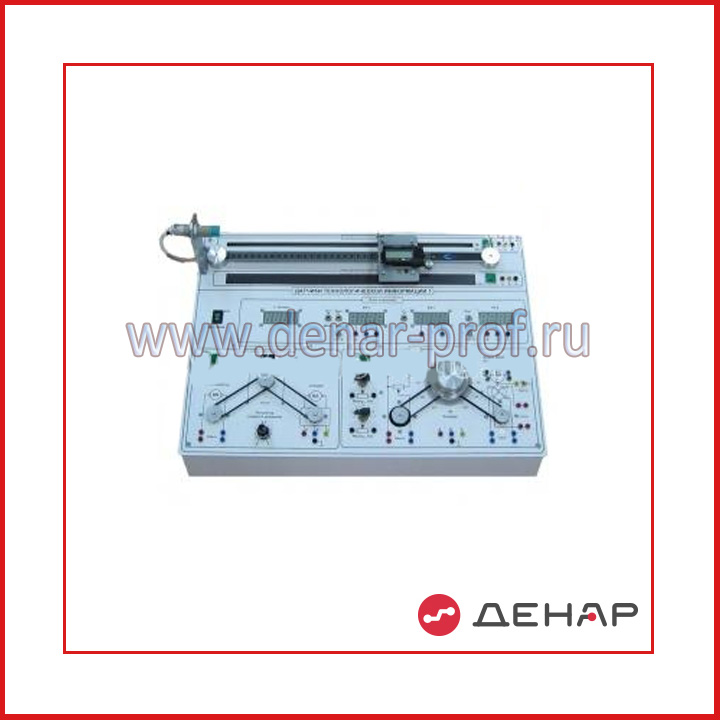

Типовой комплект учебного оборудования «Промышленные датчики механических величин», исполнение моноблочное, ручное (ПД-МВ-МР)

Типовой комплект учебного оборудования «Промышленные датчики механических величин», исполнение моноблочное, ручное (ПД-МВ-МР)

Лабораторный стенд предназначен для обучения студентов средних и высших професссиональных образовательных учреждений , учащихся ПУ и слушателей учебных и ресурсных центров  предприятий автоматизации  различных отраслей промышленоости  и программированию различных средств автоматизации.

Состав:
источник постоянного и переменного напряжения;
индикаторы напряжения и частоты
приводной двигатель с регулятором частоты вращения
тахогенератор
угловой энкодер
потенциометрический датчик
потенциометры задания нагрузки
вращающийся трансформатор
задающий энкодер с лимбом и ручкой
магнитный линейный датчик
оптический линейный энкодер
линейка со шкалой измерения
лазерный дальномер с крепежом
ультразвуковой дальномер
комплект датчиков приближения (индуктивный, емкостный, оптический)
комплект соединительных проводов и силовых кабелей;
методические указания;
техническое описание

Технические характеристики
Напряжение электропитания, В 220
Частота питающего напряжения, Гц 50
Потребляемая мощность, ВА, не более 50
Диапазон рабочих температур, ?С +10…35
Влажность, % до 80

Габариты 500 x 300 х 350 мм. Масса не более 10 кг.

Перечень лабораторных работ и экспериментов
1. Изучение бесконтактных конечных выключателей и измерителей приближения и перемещения (8 датчиков: емкостной бесконтактный конечный выключатель, индуктивный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель на основе эффекта Холла, оптический бесконтактный конечный выключатель, индуктивный преобразователь перемещения, ультразвуковой измеритель расстояния, лазерный дальномер)
– Рабочие характеристики емкостного и индуктивного датчиков в «торцевом» режиме (2 эксперимента);
– Рабочие характеристики магниточувствительных датчиков на основе герконов и датчиков Холла в «торцевом» режиме (2 эксперимента);
– Рабочие характеристики оптического датчика;
– Статическая характеристика индуктивного преобразователя перемещений;
– Статическая характеристика ультразвукового измерителя расстояния, определение зоны нечувствительности измерителя (2 эксперимента);
– Измерение расстояние с помощью лазерного дальномера, определение зоны нечувствительности дальномера (2 эксперимента).
2. Изучение линейных энкодеров (2 датчика: оптический линейный энкодер, магнитный линейный энкодер)
– Рабочие характеристики оптического энкодера, определение разрешающей способности датчика;
– Рабочие характеристики магнитного энкодера, определение разрешающей способности датчика;
3. Изучение датчиков частоты вращения (2 датчика: оптический энкодер, тахогенератор)
– Рабочие характеристики оптического энкодера;
– Статические характеристики тахогенератора на холостом ходу и под нагрузкой (2 эксперимента).
4. Изучение датчиков углового положения (2 датчика: потенциометрический датчик углового положения, вращающийся трансформатор)
– Статические характеристики потенциометрического датчика на холостом ходу и под нагрузкой (2 эксперимента);
– статические характеристики вращающегося трансформатора в синусно-косинусном режиме на холостом ходу, при наличии нагрузки или наличии вторичного симметрирования (5 экспериментов);
– статические характеристики вращающегося трансформатора в линейном режиме на холостом ходу и при наличии нагрузки (2 эксперимента).
