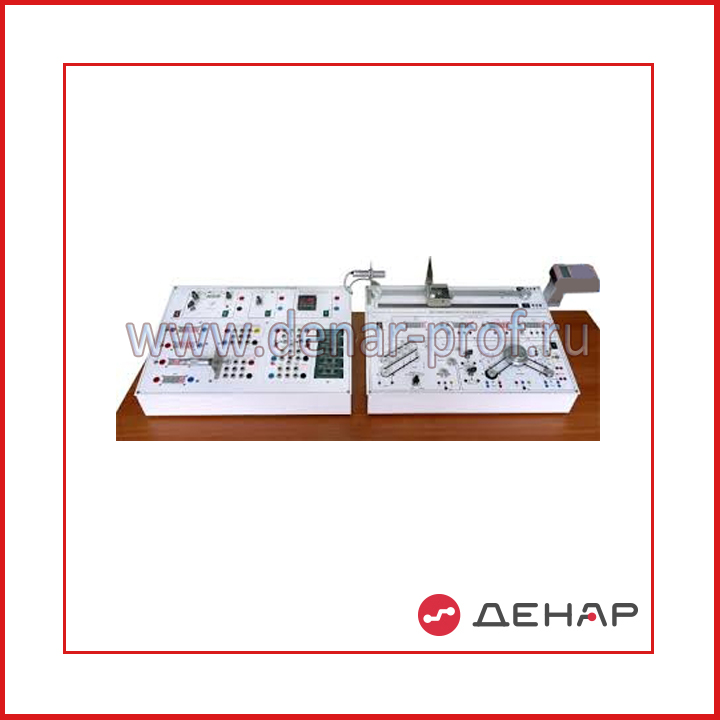

Типовой комплект учебного оборудования «Промышленные датчики», исполнение моноблочное, ручное (ПД-мах)

Типовой комплект учебного оборудования «Промышленные датчики», настольное ручное исполнение в максимальной конфигурации (ПД-мах)

Лабораторный стенд состоит из двух самостоятельных рабочих мест (по 2-3- студента на одно рабочее место). Включает 8 лабораторных работ (50 экспериментов) - суммирование возможностей модулей ПД-ТИ и ПД-МВ.

Состав:
модуль «Датчики технологической информации»;
модуль «Датчики механических величин»;
комплект бесконтактных конечных выключателей;
комплект соединительных проводов и силовых кабелей;
методические указания;
техническое описание.

Технические характеристики
Напряжение электропитания, В, 220
Частота питающего напряжения, Гц 50
Потребляемая мощность, ВА, не более 100
Диапазон рабочих температур, ?С +10…35
Влажность, % до 80

Габариты 1000 х 300 х 350 мм. Масса не более 20 кг.

Перечень лабораторных работ и экспериментов
1. Изучение датчиков тока и напряжения ( 6 датчиков: измерительный шунт, трансформатор тока, интегральный датчик тока на основе эффекта Холла, делитель напряжения, трансформатор напряжения, интегральный датчик напряжения на основе эффекта Холла)
– Изучение статических характеристик исследуемых датчиков (6 экспериментов);
– Изучение частотных характеристик исследуемых датчиков (6 экспериментов).
2. Изучение датчиков температуры (6 датчиков: термостат, термопара, кремниевый терморезистор, платиновый терморезистор, интегральный датчик температуры, бесконтактный пирометр)
– Изучение статических характеристик исследуемых датчиков (6 экспериментов).
3. Изучение датчиков магнитного поля (5 датчиков: геркон, датчик Холла с дискретным выходом, аналоговый датчик Холла, магниторезистор с дискретным выходом, магниторезистор с аналоговым  выходом)
– Рабочие характеристики геркона, магниторезистора с дискретным выходом и датчика Холла с дискретным выходом (3 эксперимента);
– Изучение статических характеристик аналогового датчика Холла и  магниторезистора с аналоговым выходом (2 эксперимента).
4. Изучение датчиков освещенности и цвета (2 интегральных датчика)
– Изучение статических характеристик датчика освещенности;
– Изучение влияния силы света и типа светофильтра на статические характеристик датчика цвета (2 эксперимента).
5. Изучение бесконтактных конечных выключателей и измерителей приближения и перемещения (8 датчиков: емкостной бесконтактный конечный выключатель, индуктивный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель на основе эффекта Холла, оптический бесконтактный конечный выключатель, индуктивный преобразователь перемещения, ультразвуковой измеритель расстояния, лазерный дальномер)
– Рабочие характеристики емкостного и индуктивного датчиков в «торцевом» режиме (2 эксперимента);
– Рабочие характеристики магниточувствительных датчиков на основе герконов и датчиков Холла в «торцевом» режиме (2 эксперимента);
– Рабочие характеристики оптического датчика;
– Статическая характеристика индуктивного преобразователя перемещений;
– Статическая характеристика ультразвукового измерителя расстояния, определение зоны нечувствительности измерителя (2 эксперимента);
– Измерение расстояние с помощью лазерного дальномера, определение зоны нечувствительности дальномера (2 эксперимента).
6. Изучение линейных энкодеров (2 датчика: оптический линейный энкодер, магнитный линейный энкодер)
– Рабочие характеристики оптического энкодера, определение разрешающей способности датчика;
– Рабочие характеристики магнитного энкодера, определение разрешающей способности датчика;
7. Изучение датчиков частоты вращения (2 датчика: оптический энкодер, тахогенератор)
– Рабочие характеристики оптического энкодера;
– Статические характеристики тахогенератора на холостом ходу и под нагрузкой (2 эксперимента).
8. Изучение датчиков углового положения (2 датчика: потенциометрический датчик углового положения, вращающийся трансформатор)
– Статические характеристики потенциометрического датчика на холостом ходу и под нагрузкой (2 эксперимента);
– статические характеристики вращающегося трансформатора в синусно-косинусном режиме на холостом ходу, при наличии нагрузки или наличии вторичного симметрирования (5 экспериментов);
– статические характеристики вращающегося трансформатора в линейном режиме на холостом ходу и при наличии нагрузки (2 эксперимента).
