Стенд-планшет «Система питания топливом дизельного двигателя с аккумуляторной системой топливоподачи»

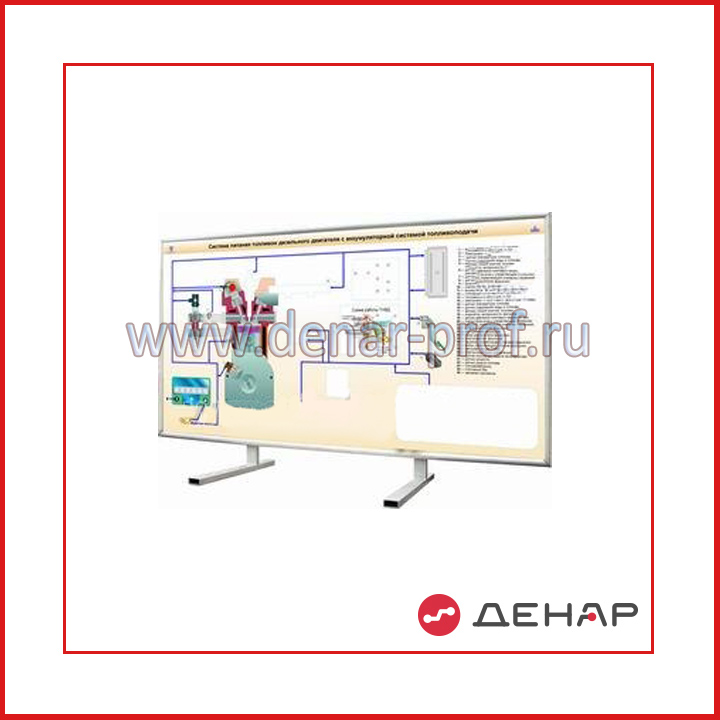

Стенд-планшет должен быть выполнен в виде настольной каркасной конструкции с условно изображенным двигателем внутреннего сгорания на лицевой панели и содержать основные элементы системы питания топливом дизельного двигателя с аккумуляторной системой топливоподачи (Common Rail):

1. Фрагмент топливного бака с заливной горловиной и указателем уровня топлива – 1 шт.;
2. Подогреватель топлива – 1 шт.;
3. Фильтр очистки топлива с фильтрующим элементом – 1 шт.;
4. Топливоподкачивающий насос с элементами его привода – 1 шт.;
5. Комплект трубопроводов высокого и низкого давления – 1 шт.;
6. Отсечной электрический клапан – 1 шт.;
7. Топливный насос высокого давления – 1 шт.;
8. Гидравлический аккумулятор – 1 шт.;
9. Электрический регулятор давления топлива – 1 шт.;
10. Электроуправляемые форсунки – 2 шт.;
11. Охладитель топлива – 1 шт.;

Элементы, входящие в состав системы питания топливом дизельного двигателя с аккумуляторной системой топливоподачи и перечисленные выше должны быть частично разрезаны для обеспечения наглядности и понимания особенностей их конструкции.
Последовательность сборки аккумуляторной системы топливоподачи дизельного двигателя должна осуществляться согласно приведенному выше перечню.

Поперечный разрез дизельного двигателя может быть представлен в виде изображения на лицевой панели для упрощения восприятия взаимного расположения элементов системы питания топливом;
Допускается замена трубопроводов высокого и низкого давления дизельного двигателя на условные изображения на лицевой панели без ущерба для понимания их конструкции и принципа работы.

Стенд-тренажер должен быть построен с использованием стандартной компонентной базы (элементов системы питания топливом дизельного двигателя с аккумуляторной системой топливоподачи) аналогичной серийно выпускаемым дизельным двигателям семейства Duratorq.
Каркасная конструкция стенда-тренажера должна состоять из основы (стальной прокат с порошковым покрытием) и лицевой панели (фанера или ДСП  с наклеенной на нее подложкой из полиграфической пленки с цветографическим изображением).
Указанная конструкция с описанным выше составом оборудования должна обеспечить изучение группой учащихся назначения, состава и принципа работы системы питания топливом дизельного двигателя с аккумуляторной системой топливоподачи.

Технические характеристики:

1. Габариты, не более 1700х900х400 мм
2. Вес, не более 100 кг
