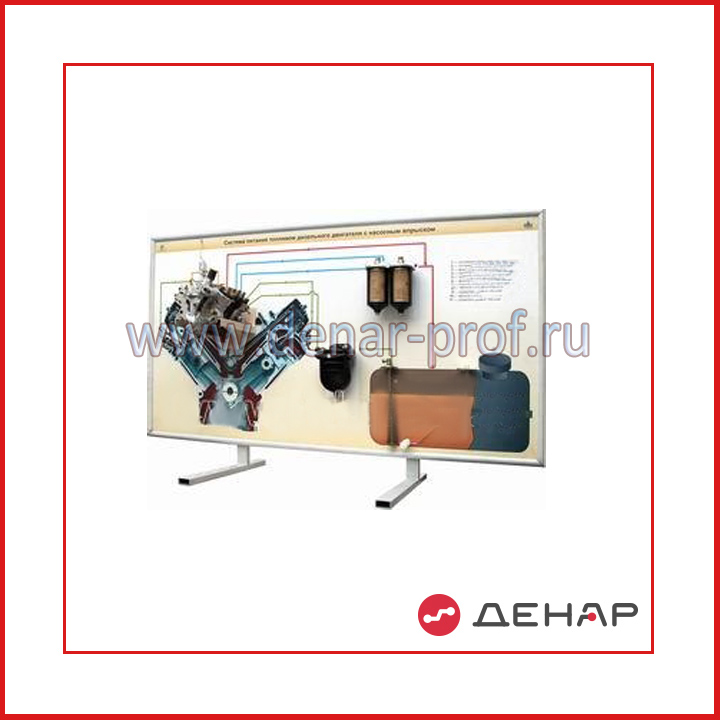

Стенд-планшет «Система питания топливом дизельного двигателя с насосным впрыском»

Стенд-планшет должен быть выполнен в виде настольной комбинированной конструкции (стальная рама с порошковым покрытием, лицевая панель – ДСП с наклеенной на нее подложкой из полиграфической пленки с цветографическим изображением), включающей в себя поперечный разрез поршневого дизеля с насосным впрыском, основные элементы системы питания топливом:

1. Фрагмент топливного бака с заливной горловиной и указателем уровня топлива – 1 шт.;
2. Фильтр грубой очистки топлива с фильтрующим элементом – 1 шт.;
3. Топливоподкачивающий насос с элементами его привода – 1  шт.;
4. Фильтр тонкой очистки топлива – 1 шт.;
5. Топливный насос высокого давления с всережимным регулятором частоты вращения коленчатого вала – 1 шт.;
6. Топливоподающие форсунки с гидравлическим управлением – 2 шт.

Элементы, перечисленные выше, должны быть частично разрезаны для обеспечения наглядности и понимания особенностей их конструкции.
Поперечный разрез дизеля может быть представлен в виде изображения на подложке планшета или в виде макетной конструкции для упрощения восприятия взаимного расположения
Последовательность сборки системы топливоподачи дизельного двигателя с насосным впрыском, должна осуществляться согласно приведенному выше перечню её элементов.
Поперечный разрез дизельного двигателя может быть представлен в виде изображения на лицевой панели для упрощения восприятия взаимного расположения элементов системы питания топливом.
Допускается замена трубопроводов высокого и низкого давления дизельного двигателя на условные изображения на лицевой панели без ущерба для понимания их конструкции и принципа работы.

Стенд-тренажер должен быть построен с использованием стандартной компонентной базы (элементов системы питания топливом дизельного двигателя с насосным впрыском) серийно выпускаемых дизельных двигателей семейства КАМАЗ.

Указанная конструкция с описанным выше составом оборудования должна обеспечить изучение группой учащихся назначения, состава и принципа работы системы питания топливом дизельного двигателя с насосным впрыском.

Технические характеристики:

1. Габариты, не более 1700х900х400 мм
2. Вес, не более 100 кг
