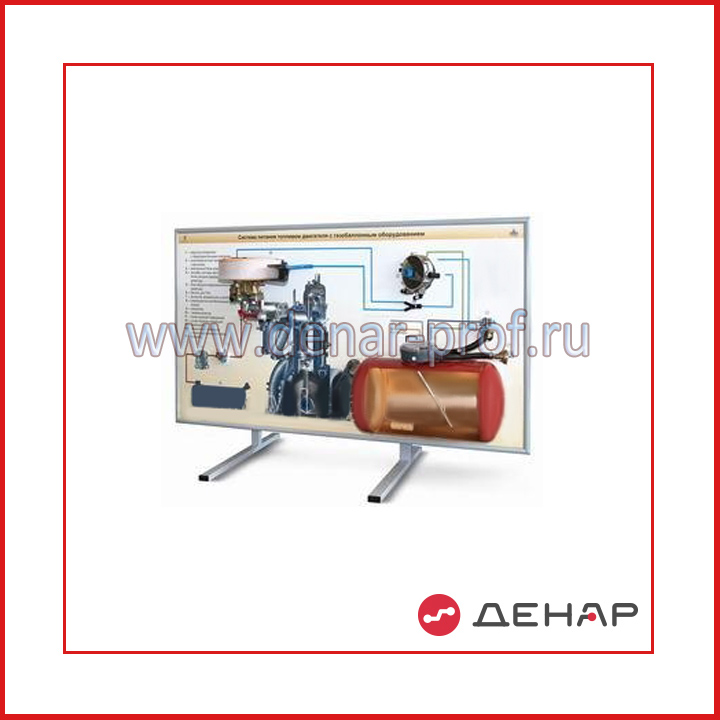

Стенд-планшет «Система питания топливом двигателя с газобаллонным оборудованием»

Стенд-планшет должен быть выполнен в виде настольной комбинированной конструкции (стальная рама с порошковым покрытием, лицевая панель – ДСП с наклеенной на нее подложкой из полиграфической пленки с цветографическим изображением), включающей в себя поперечный разрез поршневого двигателя внутреннего сгорания, основные элементы системы питания двигателя горючим газом:

1. Газовый баллон для размещения сжиженного газа с мультиклапаном и заправочным устройством – 1 шт.;
2. Фрагмент трубопровода, соединяющий мультиклапан газового баллона с газовым фильтром – 1 шт.;
3. Газовый редуктор – 1 шт.;
4. Электромагнитный газовый клапан – 1 шт.;
5. Теплообменник (испаритель) – 1 шт.;
6. Пусковой клапан – 1 шт.;
7. Газовый смеситель – 1 шт.;
8. Впускной коллектор – 1 шт.

Элементы, перечисленные выше, должны быть частично разрезаны для обеспечения наглядности и понимания особенностей их конструкции.
В состав системы питания двигателя горючим газом должен входить газовый баллон для размещения сжиженного газа с мультиклапаном и заправочным устройством, трубопровод, соединяющий мультиклапан газового баллона с газовым фильтром, газовый редуктор, электромагнитный газовый клапан, теплообменник (испаритель), пусковой клапан и газовый смеситель, размещенный в магистрали питания двигателя воздухом. Магистраль питания двигателя воздухом должна включать в себя корпус воздушного фильтра с фильтрующим элементом, рукав подвода воздуха к карбюратору, карбюратор (допускается макет) и впускной коллектор. В системе питания топливом двигателя с газобаллонным оборудованием должны быть использованы стандартные компоненты серийно выпускаемых поршневых бензиновых ДВС семейства ЗМЗ.
Элементы, обеспечивающие совместную или автономную работу систем питания двигателя горючим газом и бензином (электромагнитные реле, переключатель «Бензин – Газ» и т.п.) должны быть размещены в составе стенда-тренажера и иметь соответствующее подключение, иллюстрирующее работу системы.

Поперечный разрез поршневого двигателя и аккумуляторная батарея могут быть представлены в виде изображения на лицевой панели для упрощения восприятия взаимного расположения элементов системы питания двигателя горючим газом.
Допускается замена трубопровода, соединяющего мультиклапан газового баллона с газовым фильтром на условное изображения на лицевой панели без ущерба для понимания их конструкции и принципа работы.
Указанная конструкция с описанным выше составом оборудования должна обеспечить изучение группой учащихся назначение, состав и принцип работы системы питания топливом двигателя с газобаллонным оборудованием.

Технические характеристики:

1. Габариты, не более 1700х900х400 мм
2. Вес, не более 100 кг
