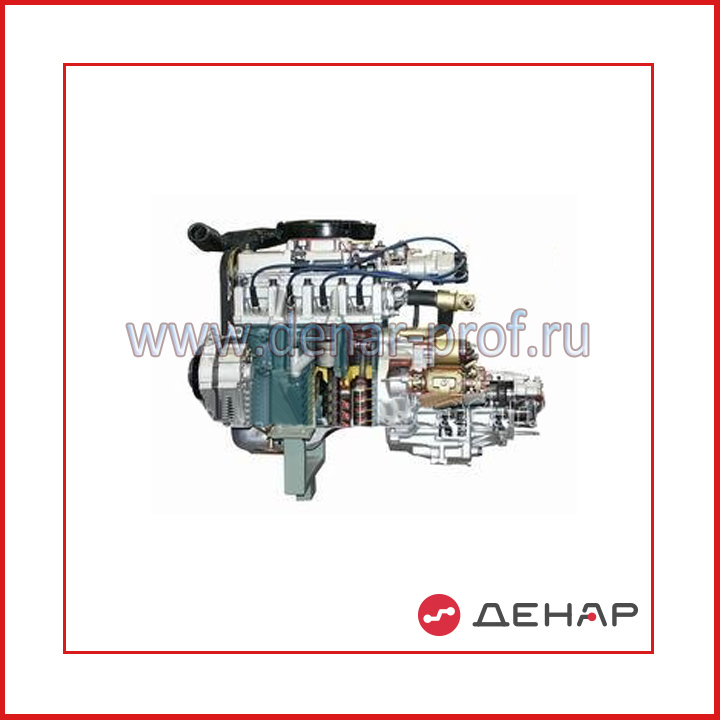

Двигатель переднеприводного автомобиля с навесным оборудованием в сборе со сцеплением и коробкой передач (агрегаты в разрезе)

Демонстрационный макет должен быть выполнен в виде разрезной напольной конструкции, и должен обеспечить изучение группой учащихся назначение, состав, особенности конструкции и принцип работы силового агрегата легкового автомобиля с передним приводом ведущих колес.
В состав агрегата должны входить: 8-ми клапанный поршневой четырехтактный бензиновый двигатель (ДВС) с впрыском бензина во впускной трубопровод, с навесным оборудованием и электрооборудованием, механизм сцепления, коробка перемены передач и электрический механизм привода коленчатого вала двигателя, имитирующий движение его элементов в ходе работы.

Подставка должна обеспечить надежную установку агрегата, устойчивость, доступ ко всем частям агрегата и выполнена из стального проката с лакокрасочным покрытием.

Порядок сборки агрегата должен соответствовать конструкции указанных узлов и требованиям предприятия-изготовителя двигателя, механизма сцепления, коробки перемены передач и используемого транспортного средства;
Демонстрационный макет должен быть построен с использованием стандартной компонентной базы (ДВС, механизма сцепления и коробки перемены передач) серийно выпускаемых легковых автомобилей. Отдельные элементы, входящие в состав агрегата (ДВС, механизм сцепления и коробка перемены передач), должны быть полностью или частично разрезаны для обеспечения наглядности и понимания особенностей их конструкции. Перечень обязательных в выполнению разрезов: блок цилиндров (2 цилиндра), масляный картер (поддон), масляный насос, насос охлаждающей жидкости, термостат, масляный фильтр, воздушный фильтр, впускной коллектор, выпускной коллектор, крышка клапанов; картер сцепления; коробка передач; корпус меж колёсного дифференциала.

Технические характеристики:

№ п.п. Наименование параметра Значение параметра
Двигатель
1 Номинальная мощность исследуемого двигателя, не менее, кВт 60
2 Номинальная частота вращения коленчатого вала, не менее, мин–1 5200
3 Максимальный крутящий момент коленчатого вала двигателя, не менее, Нм 125
4 Частота вращения коленчатого вала при максимальном крутящем моменте, не менее, мин–1 3000
5 Число клапанов на цилиндр 4
6 Порядок работы цилиндров 1-3-4-2
7 Степень сжатия 9,6
8 Рабочий объем, не менее, л 1,596
9 Устройство пуска двигателя электрический стартер
10 Электропитание элементов двигателя:
 - напряжение питания элементов системы управления, не менее, В  12
 - род тока  Постоянный
 - источники тока аккумуляторная батарея, штатный электрогенератор
11 Направление вращения коленчатого вала правое (с носка коленчатого вала)
12 Система смазки комбинированная, под давлением и разбрызгиванием
13 Система охлаждения жидкостная, закрытая, с принудительной циркуляцией
14 Система вентиляции картера принудительная, с откачиванием через маслоотделитель
Механизм сцепления
13 Тип Однодисковое, сухое с использованием маховика двигателя в качестве ведущего диска
Коробка перемены передач
14 Тип с ручным управлением
15 Число передач 5 вперед, 1 назад
16 Передаточное число главной пары 3,7
